​框架梁手工翻样-施工图纸案例分享

框架梁手工翻样-施工图纸案例分享

在实际翻样当中，既要遵守相关规范，又要节省材料，才能发挥更好的经济效益，那在手工翻样中，要考虑哪些问题？

一、手工翻样注意事项

1、钢筋断点要求

◆受力要求：一跨不宜出现多个接头；

◆规范允许连接位置：上部钢筋跨中1/3，下部钢筋支座1/3(1/4)；

◆错接头要求：错接头率：25%、 50%，错接头距离：35d且大于500；

◆满足施工要求：弯折附近不设接头，节点区不设接头；

2、优化材料

◆钢筋出厂长度为9m和12m，在计算下料时，要满足钢筋模数的最佳断点，最大程度减少钢筋废料的产生。

二、框架梁手工翻样

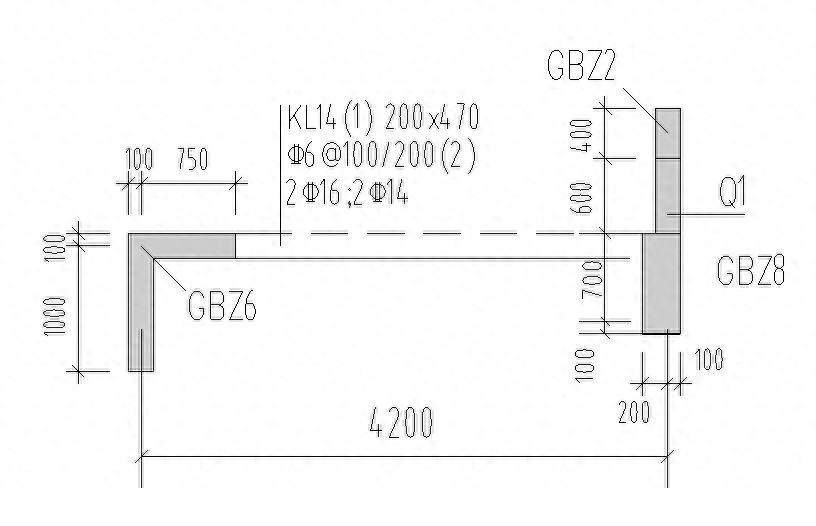

图一：第3层一跨框架梁翻样

1、结构图纸中找寻翻样需要的信息

从结构施工图纸中，要找出翻样需要的数据资料，分别为：

◆建筑的抗震等级

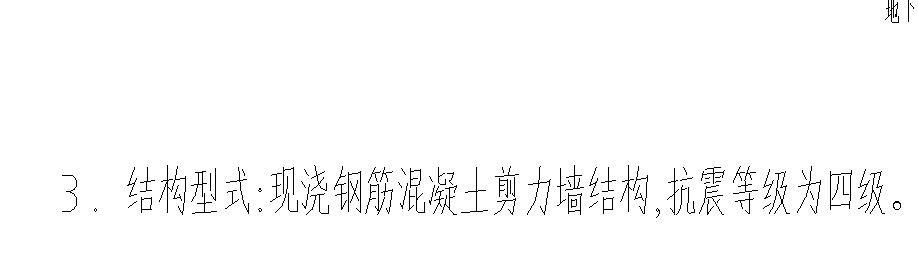

图二：抗震等级

◆混凝土结构的环境类别

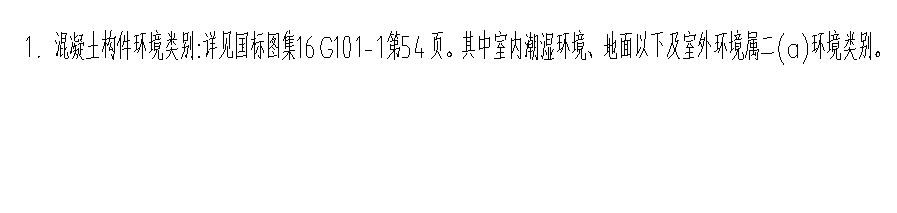

图三：环境类别

◆建筑层间的结构混凝土标号

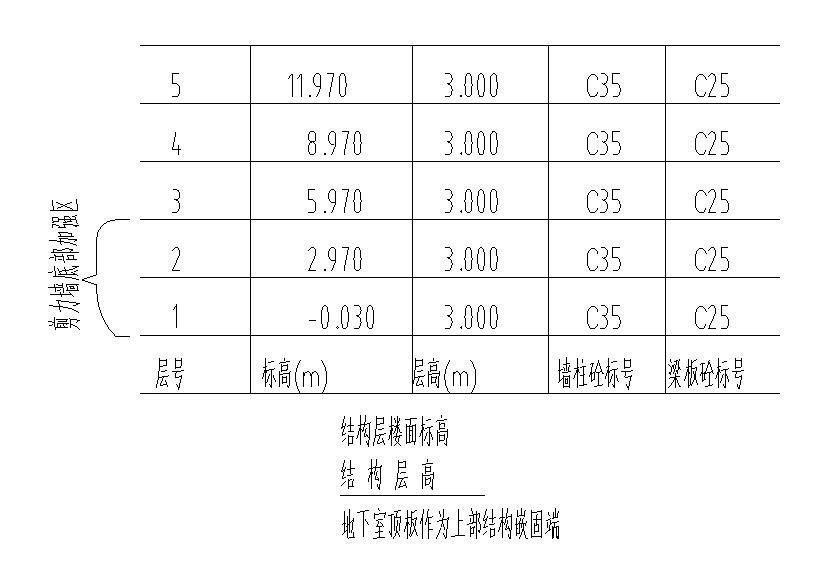

图四：梁混凝土标号

2、上部通长钢筋翻样

在一跨梁钢筋的计算当中，首先判别钢筋的锚固形式，就要知道受拉钢筋抗震锚固长度lae，与支座的保护层作比较，比较的方法请查阅（梁钢筋下料和平法图集，究竟是怎么样的关系？）这篇文章。

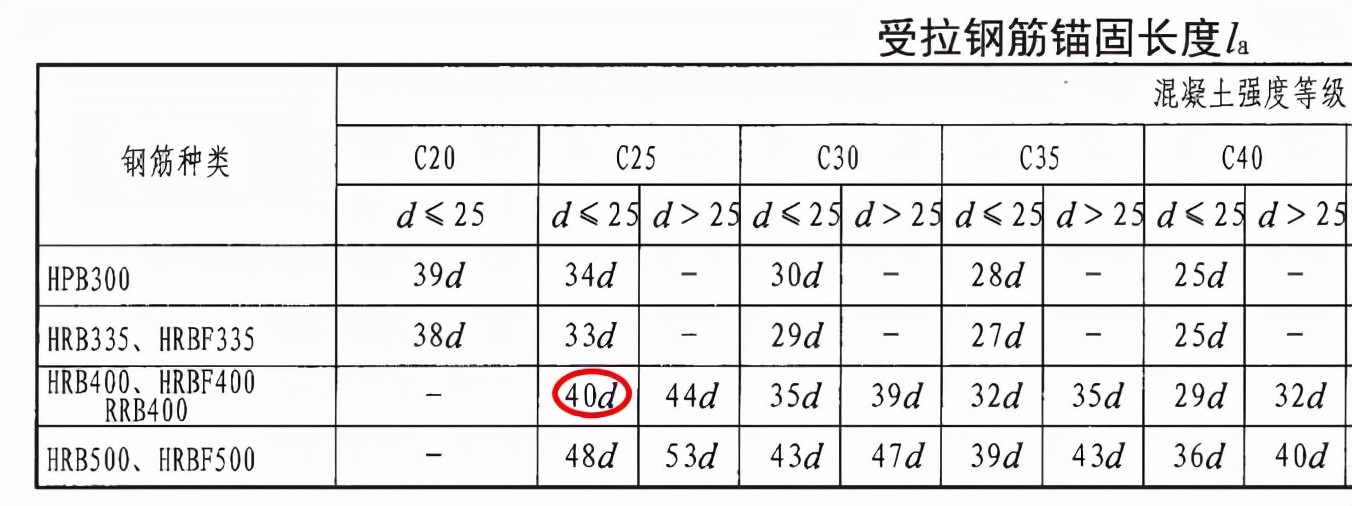

图集16G101-1第57页

通过图一、图二、图四可以从图集16G101第57页中得出受拉钢筋抗震锚固长度lae=40d，因为该房屋的抗震等级为四级，lae=la 。

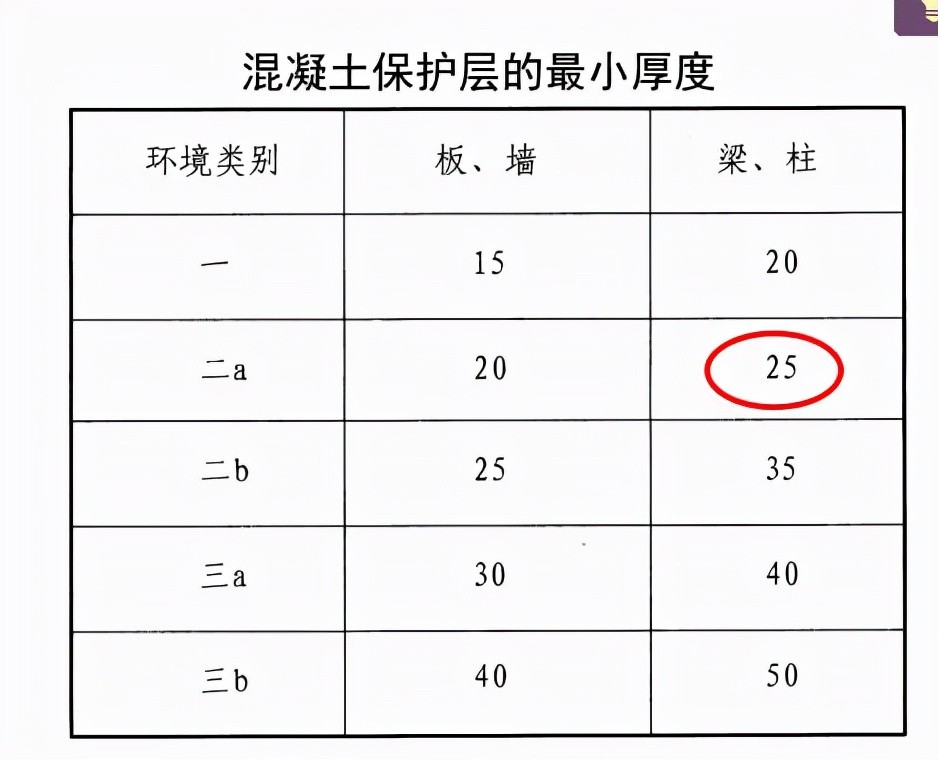

图集16G101第56页

通过图三从图集16G101第56页中得知支座的保护层厚度为25mm。

判断梁支座的锚固形式

左支座：

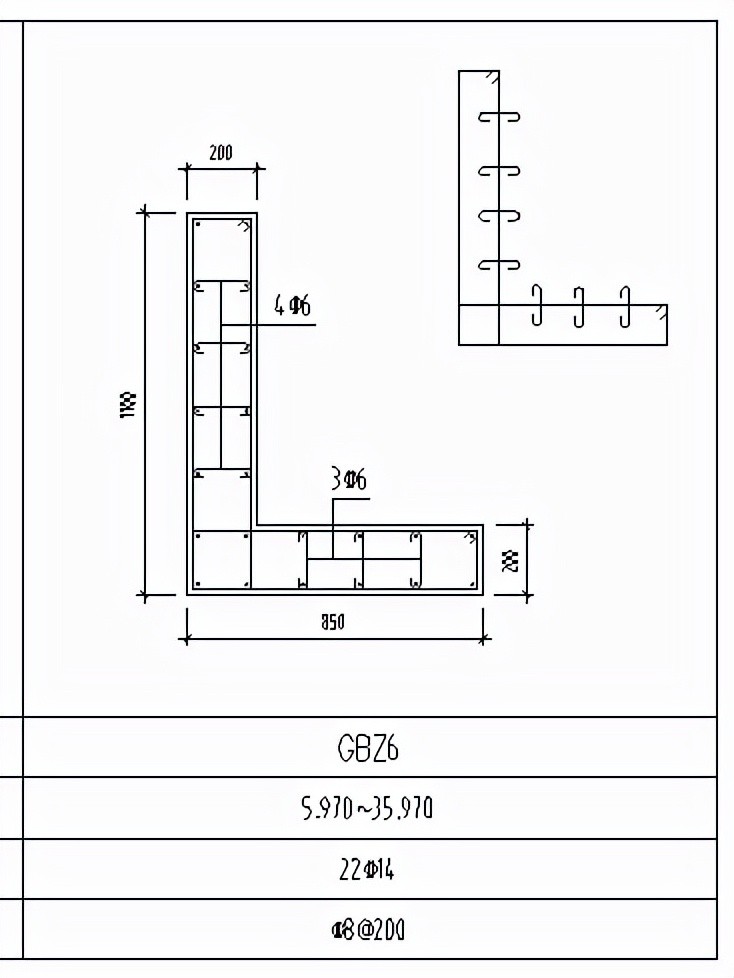

梁左支座的配筋

◆bhc（梁上部钢筋左支座保护层）=GBZ6保护层25mm+外侧箍筋钢筋8mm+纵向钢筋14mm+钢筋净距25mm=72mm

关于钢筋净距的问题，可以参考18G901-1图集中的说明，见下图：

钢筋摆放净距的要求第30页

◆hc-bhc=850mm-72mm=778mm≧lae=40d=40*16=640mm，锚固形式为直锚，直锚的长度取：max(lae=640mm，0.5hc+5d=480mm）=640mm。

右支座：

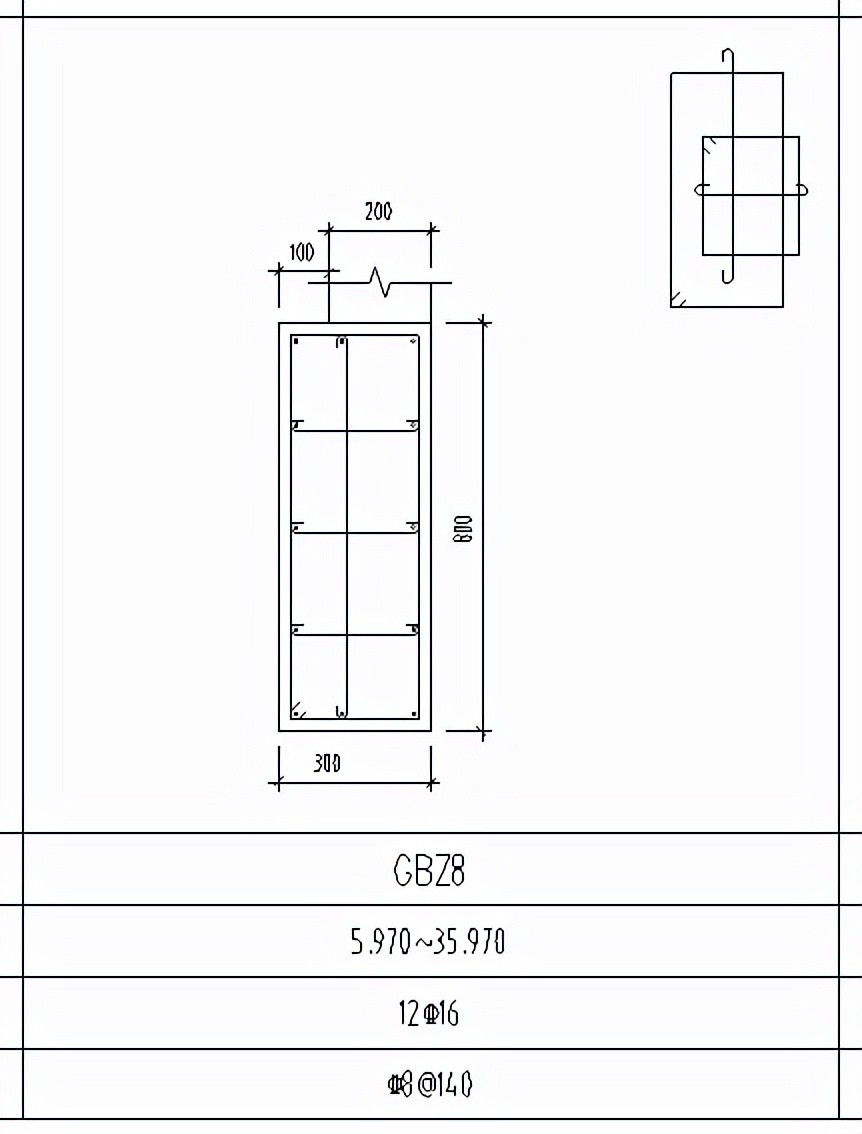

梁右支座的配筋

◆bhc（梁上部钢筋右支座保护层）=GBZ8保护层25mm+外侧箍筋钢筋8mm+纵向钢筋16mm+钢筋净距25mm=74mm

◆hc-bhc=300mm-74mm=226mm<lae=40d=40*16=640mm，锚固形式为弯锚，直锚的长度取：15d=15*16=240mm。

上部通常钢筋下料长度=左支座直锚长度640mm+梁净跨长度（4200-800-200）=3200mm+右支座（300-74）=226mm+弯锚长度240mm=4306mm 可按4310mm下料。

3、上部通长钢筋下料单

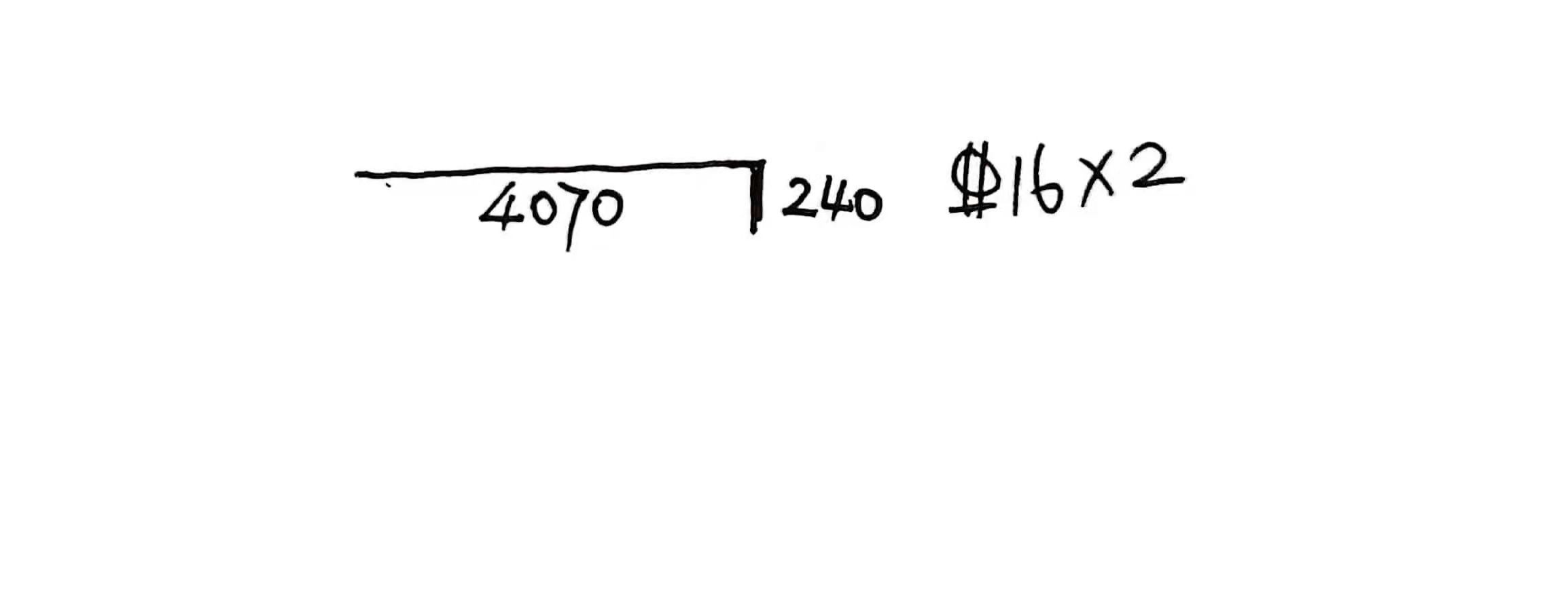

钢筋下料单样式

下篇更新梁下部通长钢筋手工翻样计算，编辑不易，欢迎转发，让知识传递。如有错误之处，欢迎友友们指正。
