从家庭网络谈起

家庭网络应该是最简单的网络，但很多中小型企业/园区网网络架构与家庭网络非常类似，麻雀虽小五脏俱全。下面就为大家分享一下，我家网络的部署。

大多家庭网络可能只有一台无线路由器，集路由器、交换机、AP功能与一身。如果只在客厅部署一台无线路由器，客厅上网体验很好，但在卧室，使用体验就会大打折扣，比如下载明显感觉慢。比如我家200M电信光纤，如果在卧室连接客厅WIFI，下载速度只能达到100M，而连接卧室WIFI，下载可达200M。对于一般人可能无所谓，但对于IT人，何况我还是搞网络的，实在有点接受不了。（就像专业电竞运动员一定要用有线鼠标，从来不用无线/蓝牙鼠标一样，细微的延时对他们也无法接受）

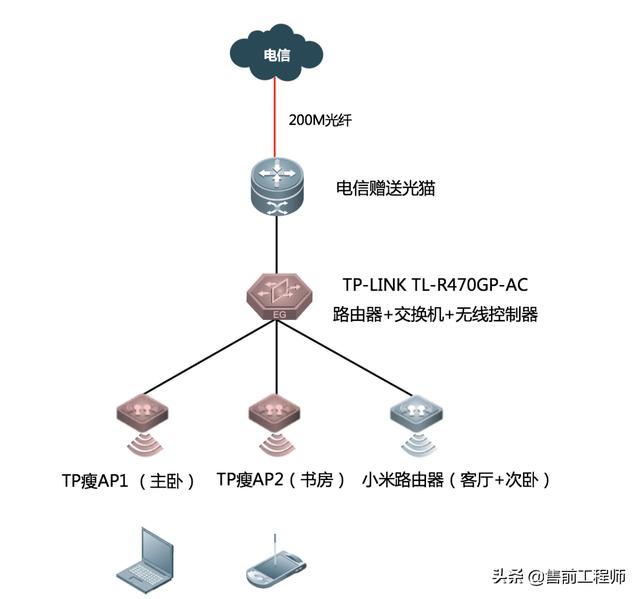

为了解决上面的问题，我采用了无线控制器 瘦AP组网方案，成本也不高，后续有详细产品价格分享。如图为我家组网架构：

我家网络架构

如图所示，网络出口为电信赠送的千兆光猫，负责将运营商PON网络光信号转换成以太网电信号，即光口转电口。同时还承担PPPOE拨号及NAT功能。（说简单点就是输入用户名和密码在光猫上完成。 也可以向运营商申请桥接功能，将PPPOE拨号功能下移到路由器，光猫只负责光信号转电信号）

光猫往下接TP-LINK网关设备（集成路由器、POE交换机、无线控制器等功能），向下连接2个TP-LINK墙面AP，采用瘦AP模式，分别部署在主卧和书房，及一个小米无线路由器（部署在客厅）

涉及产品参考：

光猫：华为光猫（电信赠送）路由器：TP-LINK路由交换无线控制器一体机 TL-R470GP-AC（京东：359元）AP：虽然只有两个瘦AP，却购买了两个型号，书房低端型号TL-AP302I，只支持2.4G频段，主卧使用频率高，购买高端型号TL-AP1202GI，支持2.4G和5G频段。（京东：低端单频150元，高端双频300元）

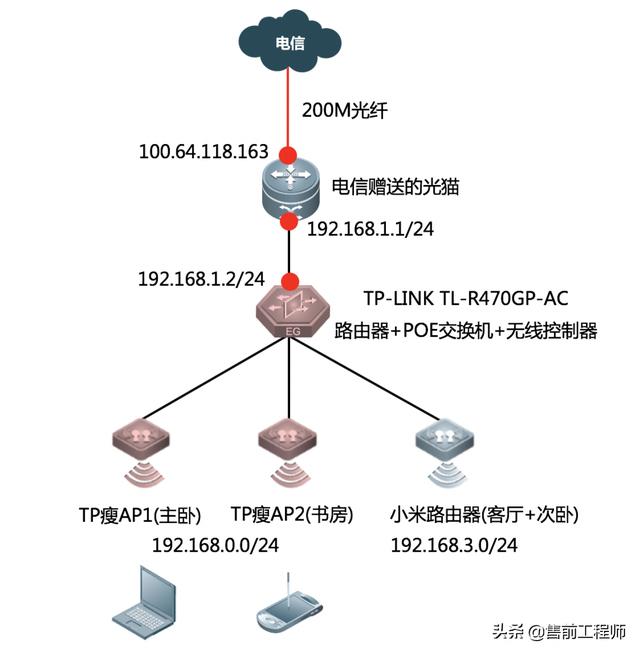

相关地址与配置参考（在光猫和路由器处分别做了NAT，相当于两次NAT）：

地址架构

产品配置实战

谁让我家是TPLINK设备，显得有点LOW，但华为、华三等厂商中低端企业级路由器，也是图形化，配置大同小异。无线AP为瘦AP，即插即用，无需配置，主要配置路由器交换无线一体机。

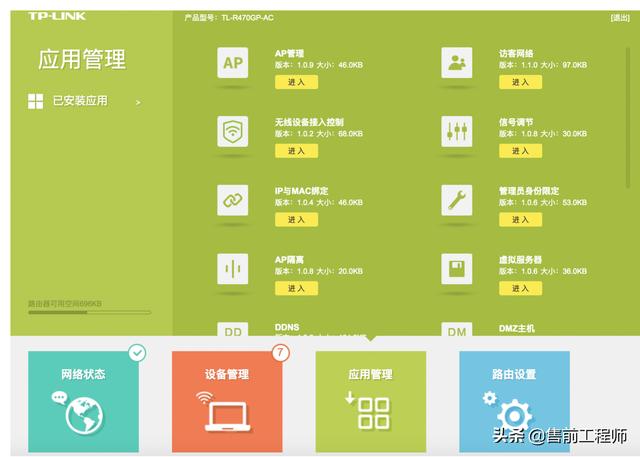

1、通过IP地址登录出口路由器（IP地址和密码说明书上有），配置界面每个小功能都类似一个网页APP，很多功能直接勾勾点点即可。

配置主界面

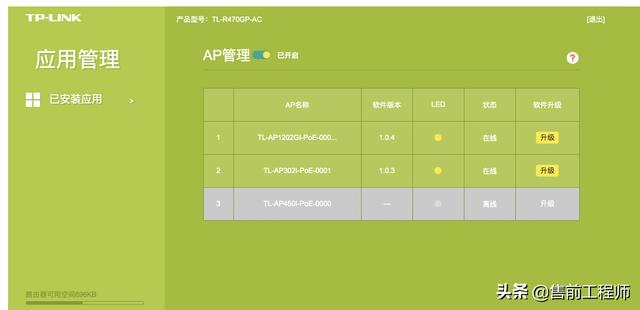

2、点击进入AP管理：可以看到目前在线的两个瘦AP，可以进行在线版本升级。

配置AP管理

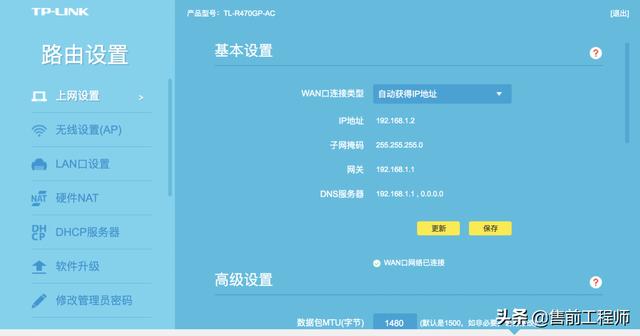

3、路由器出接口口地址配置：选择自动获得IP地址（注：从光猫DHCP自动分配地址）

配置路由器出口地址

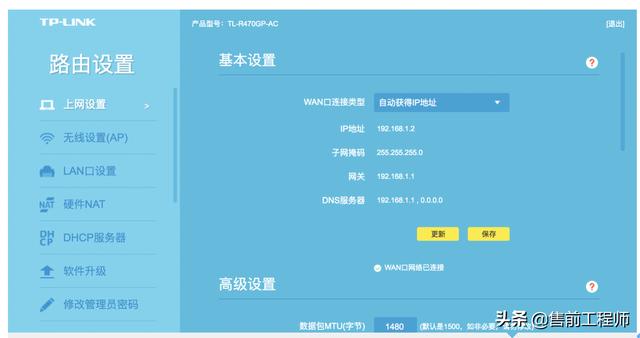

4、内部局域网也选择DHCP，让终端从该路由器自动分配地址

配置内网DHCP

5、无线网络配置（与家庭路由器配置没差别）

配置无线网络

,
